معرفی قطعات تلویزیون و ویژگی های آن

مین برد تلویزیون javid electronic

قطعات تلویزیون امروزه با پیشرفت فناوری و تکنولوژی دارای ویژگی و نکاتی هستند که دانستن آن در هنگام خرابی و تعمیر تلویزیون بسیار مهم می باشد. تلویزیون دارای قطعاتی است که هر کدام وظیفه خاص دارند، این قطعات با هم در ارتباط هستند تا تصاویر و صداهایی را که ما می بینیم و می شنویم تولید کنند.

تلویزیون یک دستگاه الکترونیکی پیچیده است که از چندین بخش داخلی تشکیل شده است که هر کدام عملکرد خاص خود را دارند. درک این بخش‌ها می‌تواند به شما کمک کند تا از نحوه عملکرد تلویزیون خود مطلع شوید. در این مقاله از جاوید الکترونیک به صورت کامل و تخصصی به تک تک این قطعات خواهیم پرداخت با ما همراه باشید.

قطعات داخلی تلویزیون

در اینجا برخی از قسمت ها و قطعات داخلی اصلی تلویزیون آورده شده است:

صفحه نمایش: صفحه جایی است که تصاویر و ویدیوها نمایش داده می شوند. معمولاً از چندین لایه، از جمله نور پس زمینه، صفحه نمایش کریستال مایع (LCD) و فیلتر رنگی تشکیل شده است.

تیونر: تیونر سیگنال تلویزیون را از آنتن یا کابل دریافت می کند و آن را رمزگشایی می کند. دو نوع تیونر وجود دارد: آنالوگ و دیجیتال.

پردازشگر ویدئو: پردازشگر ویدئو سیگنال را از تیونر می گیرد و آن را به فرمتی تبدیل می کند که می تواند روی صفحه نمایش داده شود. وظیفه تنظیم روشنایی، کنتراست و رنگ تصویر را بر عهده دارد.

پردازشگر صوتی: پردازشگر صوتی سیگنال صوتی را که همراه با سیگنال ویدئویی دریافت می شود پردازش می کند. وظیفه رمزگشایی سیگنال صوتی و تبدیل آن به فرمت قابل پخش از طریق بلندگوهای تلویزیون را بر عهده دارد.

بلندگوها: بلندگوها صدایی را که ما می شنویم تولید می کنند. آنها معمولاً در پایین یا کناره های تلویزیون قرار دارند و وظیفه بازتولید صدای پردازش شده توسط پردازنده صوتی را بر عهده دارند.

منبع تغذیه: منبع تغذیه برق مورد نیاز تلویزیون را برای عملکرد فراهم می کند. این ولتاژ AC را از دیوار به ولتاژ DC تبدیل می کند که برای اجزای داخلی تلویزیون مورد نیاز است.

نور پس زمینه: نور پس زمینه نوری را فراهم می کند که صفحه را روشن می کند. معمولاً در پشت لایه LCD قرار دارد. برای تعمیر تلویزیون سامسونگ با نمایندگی جاوید الکترونیک در ارتباط باشید.

برد اصلی یا برد مین: برد اصلی «مغز» تلویزیون است. عملکرد کلی تلویزیون را کنترل می کند و سیگنال های اجزای مختلف را مدیریت می کند.

اینورتر: اینورتر وظیفه تامین انرژی نور پس زمینه را بر عهده دارد. ولتاژ DC را از منبع تغذیه به ولتاژ متناوب مورد نیاز نور پس زمینه تبدیل می کند.

برد تیکان T-con: برد T-con یک جزء حیاتی است که سیگنال های تصویر ارسال شده از برد اصلی را پردازش کرده و آنها را به پیکسل های جداگانه روی صفحه توزیع می کند. این کمک می کند تا زمان بندی و نرخ تازه سازی سیگنال های دریافتی با سرعت اسکن صفحه نمایش همگام شود تا اطمینان حاصل شود که تصاویر به درستی و روان نمایش داده می شوند.

گیرنده کنترل از راه دور: گیرنده کنترل از راه دور وظیفه دریافت سیگنال ها را از ریموت کنترل تلویزیون و ارسال آنها به برد اصلی برای پردازش دارد.

برای سرویس و خرابی هر کدام از این قطعات و تعمیر تلویزیون سامسونگ با نمایندگی جاوید الکترونیک در ارتباط باشید.

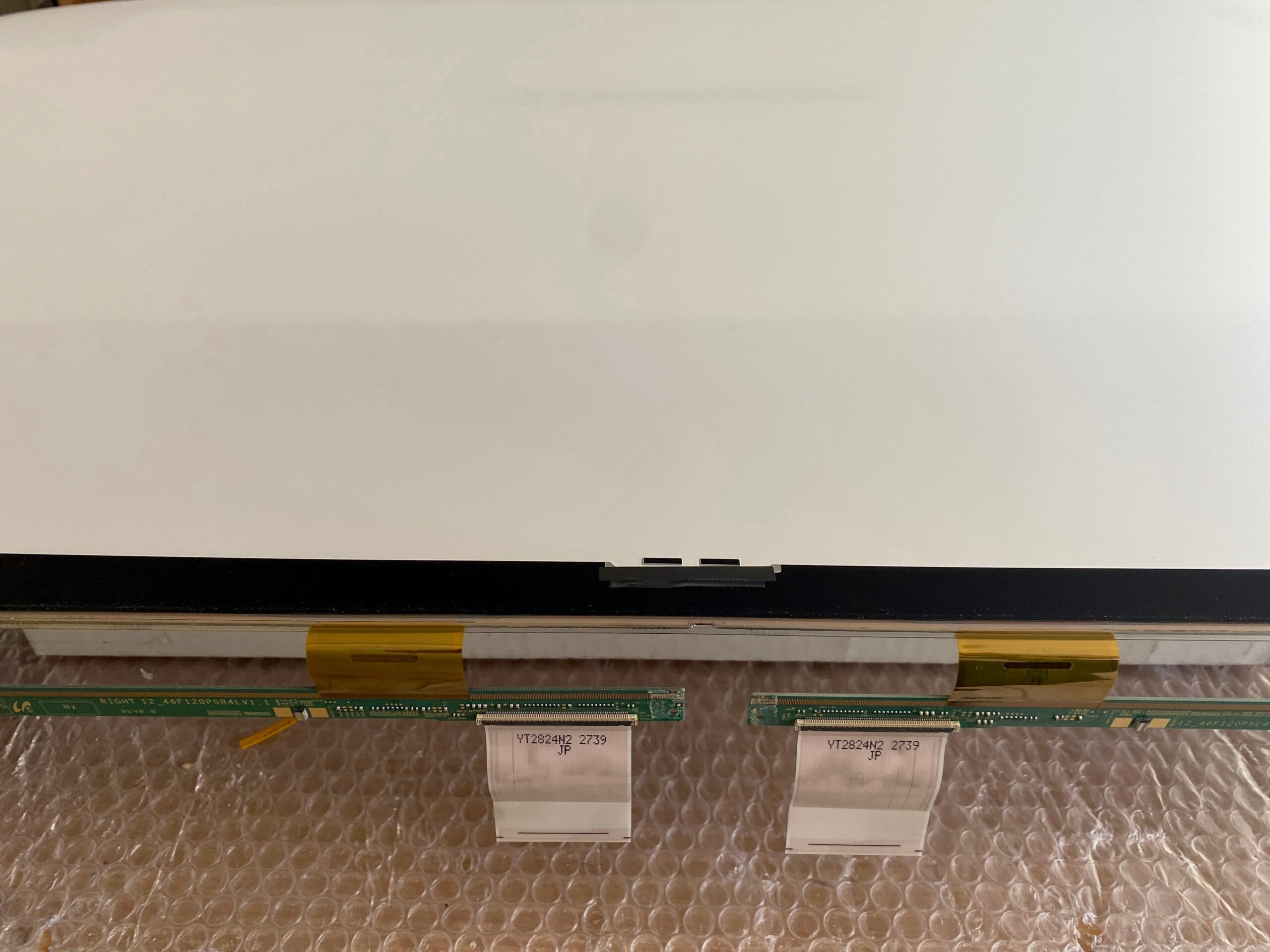

پنل قطعات تلویزیون جاوید الکترونیک

قطعات صفحه نمایش (پنل) تلویزیون

یکی از قطعات مهم تلویزیون پنل یا نمایشگر است. صفحه تلویزیون یک فناوری پیچیده است که از چندین جزء تشکیل شده است. در اینجا برخی از بخش های کلیدی که یک صفحه تلویزیون معمولی را تشکیل می دهند آورده شده است:

صفحه نمایش: این جزء اصلی صفحه تلویزیون است که تصویر را تولید می کند. معمولاً از لایه‌های شیشه و لایه‌ای از کریستال‌های مایع تشکیل شده است که می‌توان آن‌ها را به صورت الکترونیکی کنترل کرد تا نور را مسدود کند یا اجازه عبور از آن را بدهد. برای انجام سرویس در محل برای تعمیرات تلویزیون الجی با نمایندگی جاوید الکترونیک در ارتباط باشید.

نور پس‌زمینه: نور پس‌زمینه در پشت صفحه نمایش قرار دارد و نوری را فراهم می‌کند که اجازه می‌دهد تصویر دیده شود. انواع مختلفی از نور پس زمینه از جمله LED و OLED وجود دارد.

فیلترهای پلاریزه: این فیلترها در دو طرف لایه کریستال مایع قرار دارند و به کنترل جهت نور هنگام عبور از صفحه نمایش کمک می کنند.

فیلترهای رنگی: از این فیلترها برای ایجاد رنگ هایی که روی صفحه نمایش دیده می شوند استفاده می شود. آنها با مسدود کردن انتخابی طول موج های مختلف نور برای تولید رنگ مورد نظر کار می کنند.

درایور الکترونیکی: درایور الکترونیکی مسئول کنترل لایه کریستال مایع و اطمینان از نمایش صحیح تصویر بر روی صفحه است.

منبع تغذیه: منبع تغذیه ولتاژ و جریان لازم را برای کار با اجزای مختلف صفحه تلویزیون فراهم می کند.

برد کنترل: برد کنترل مغز تلویزیون است و وظیفه تفسیر سیگنال های منبع ورودی و کنترل اجزای مختلف صفحه تلویزیون را بر عهده دارد.

وظیفه صفحه نمایش تلویزیون

وظیفه صفحه تلویزیون نمایش اطلاعات بصری به بیننده است. این می تواند شامل نمایش های تلویزیونی، فیلم ها، بازی های ویدیویی و انواع دیگر محتوا باشد. صفحه نمایش باید بتواند رنگ ها و جزئیات محتوا را با دقت بازتولید کند و در عین حال برای مدت زمان طولانی به راحتی قابل مشاهده باشد.

با توجه به این موارد پنل تلویزیون از مهم ترین قطعات tv می باشد.

برای انجام این کار، یک صفحه تلویزیون باید چندین ویژگی کلیدی داشته باشد. این شامل:

رزولوشن بالا: صفحه نمایش باید به اندازه کافی رزولوشن بالایی داشته باشد تا جزئیات دقیق و متن را به وضوح نمایش دهد. این معمولاً با پیکسل در اینچ (PPI) یا نقطه در اینچ (DPI) اندازه گیری می شود.

دقت رنگ: صفحه نمایش باید بتواند رنگ های محتوای نمایش داده شده را به دقت بازتولید کند. این نیاز به کالیبراسیون دقیق فیلترهای رنگی و نور پس زمینه دارد.

نسبت کنتراست: صفحه نمایش باید نسبت کنتراست بالایی داشته باشد تا نواحی تیره و روشن تصویر را با دقت بازتولید کند. این معمولاً به عنوان نسبت بین روشن ترین و تاریک ترین مناطق صفحه نمایش اندازه گیری می شود.

نرخ تازه سازی: صفحه نمایش باید دارای نرخ رفرش بالایی باشد تا از تاری حرکت جلوگیری کند و از حرکت روان در صحنه های با حرکت سریع اطمینان حاصل کند. این معمولاً با هرتز (هرتز) اندازه گیری می شود.

زاویه دید: صفحه نمایش باید زاویه دید وسیعی داشته باشد تا هنگام مشاهده از زوایای مختلف تصویر واضح و دقیق باقی بماند.

با هم، این ویژگی ها به اطمینان از اینکه صفحه تلویزیون قادر به بازتولید دقیق محتوای نمایش داده شده است کمک می کند. این به بینندگان اجازه می دهد تا از نمایش ها و فیلم های مورد علاقه خود با کیفیت بالا لذت ببرند و در عین حال خستگی و فشار چشم را کاهش می دهد.

وظیفه تیونر تلویزیون

یکی دیگر از قطعات تلویزیون تیونر می باشد. وظیفه تیونر تلویزیون دریافت و رمزگشایی سیگنال های تلویزیونی است که به بیننده اجازه می دهد برنامه های تلویزیونی پخش شده را در دستگاه تلویزیون خود تماشا کند. تیونر معمولاً یک قطعه الکترونیکی است که یا در تلویزیون تعبیه شده است یا به عنوان یک دستگاه جداگانه ارائه می شود که می تواند به تلویزیون متصل شود.

تیونر با دریافت سیگنال های فرکانس رادیویی که توسط ایستگاه های تلویزیونی از طریق امواج پخش می شود کار می کند. این سیگنال‌ها معمولاً در قالب دیجیتال فشرده مانند MPEG-2 یا MPEG-4 ارسال می‌شوند و شامل داده‌های صوتی و تصویری هستند. سپس تیونر این سیگنال ها را رمزگشایی می کند و آنها را به مدار پردازش ویدیوی تلویزیون می فرستد که تصویر را نمایش می دهد و صدا را پخش می کند.

انواع مختلفی از تیونرهای تلویزیون از جمله تیونرهای آنالوگ و دیجیتال وجود دارد. تیونرهای آنالوگ سال ها قبل از انتقال به پخش دیجیتال استفاده می شد و هنوز هم در برخی از تلویزیون های قدیمی یافت می شود. تیونرهای دیجیتال در حال حاضر استاندارد هستند و می توانند هم سیگنال های دیجیتال از طریق هوا و هم سیگنال های تلویزیون کابلی را دریافت کنند.

برخی از تیونرهای تلویزیون علاوه بر دریافت سیگنال های تلویزیونی، دارای ویژگی هایی مانند اسکن کانال و راهنمای برنامه هستند. این ویژگی ها به بیننده این امکان را می دهد که به راحتی کانال ها و برنامه های موجود را پیدا کرده و در میان آنها پیمایش کند.

وظیفه تیونر تلویزیون دریافت و رمزگشایی سیگنال های تلویزیونی است که به بینندگان اجازه می دهد از پخش برنامه های تلویزیونی در تلویزیون خود لذت ببرند. در حالی که این فناوری در طول زمان تکامل یافته است، عملکرد اصلی تیونر تلویزیون یکسان است: آوردن برنامه های تلویزیونی به خانه.

منبع تغذیه یا برد پاور از قطعات تلویزیون

قطعات منبع تغذیه تلویزیون و وظیفه برد پاور

از دیگر قطعات تلویزیون منبع تغذیه یا بردپاور است که وظیفه آن تامین برق لازم برای کارکرد اجزای مختلف تلویزیون است. این شامل پنل صفحه نمایش، نور پس زمینه، بلندگوها و سایر اجزای الکترونیکی است که در تلویزیون استفاده می شود.

منبع تغذیه معمولاً از یک ترانسفورماتور، یکسو کننده، فیلتر و رگولاتور تشکیل شده است. ترانسفورماتور برق AC ورودی را به ولتاژ مناسب برای اجزای داخلی تلویزیون تبدیل می کند. سپس یکسو کننده ولتاژ AC را به ولتاژ DC تبدیل می کند که برای کارکرد دستگاه های الکترونیکی ضروری است. این فیلتر به صاف کردن ولتاژ DC کمک می کند و هرگونه نویز یا نوساناتی را که ممکن است در عملکرد تلویزیون اختلال ایجاد کند حذف می کند. در نهایت، رگولاتور تضمین می کند که ولتاژ DC، حتی با تغییر ولتاژ یا جریان ورودی، پایدار و ثابت باقی می ماند.

یکی از عملکردهای کلیدی منبع تغذیه تلویزیون محافظت از اجزای تلویزیون در برابر نوسانات برق، سنبله ها یا سایر اختلالات الکتریکی است. این امر از طریق استفاده از مدارهای حفاظتی مختلف مانند حفاظت در برابر ولتاژ، حفاظت در برابر جریان بیش از حد و حفاظت حرارتی انجام می شود. این مدارها کمک می کنند تا اطمینان حاصل شود که تلویزیون در اثر نوسانات برق یا سایر اختلالات الکتریکی آسیب نمی بیند.

به طور کلی، عملکرد منبع تغذیه تلویزیون این است که توان الکتریکی لازم را برای کار با اجزای مختلف یک تلویزیون فراهم کند و در عین حال از آن قطعات در برابر اختلالات الکتریکی محافظت کند. بدون منبع تغذیه مناسب، تلویزیون قادر به کار نخواهد بود و ممکن است در اثر نوسانات یا نوسانات الکتریکی آسیب ببیند.

وظیفه نور پس زمینه تلویزیون

یک دیگر از قطعات تلویزیون بک لاین یا نور پس زمینه است. وظیفه نور پس زمینه تلویزیون این است که روشنایی لازم را برای نمایش تصویر روی صفحه فراهم کند. نور پس زمینه مجموعه ای از چراغ های فلورسنت یا LED است که در پشت صفحه نمایش (پنل) تلویزیون قرار می گیرند. یکی از علت های سیاه شدن صفحه تلویزیون می توانید همین بک لایت باشد برای دانستن بیشتر روی لینک بزنید و مطالعه فرمایید.

نور پس زمینه توسط اینورتر تلویزیون تامین می شود که ولتاژ DC را از منبع تغذیه به ولتاژ متناوب مورد نیاز برای تغذیه نور پس زمینه تبدیل می کند. اینورتر همچنین روشنایی نور پس زمینه را با استفاده از تکنیک های مدولاسیون عرض پالس (PWM) تنظیم می کند.

یکی از وظایف کلیدی نور پس‌زمینه تلویزیون، ارائه روشنایی یکنواخت در کل صفحه نمایش است. این کار از طریق استفاده از مواد پخش کننده مانند شیشه مات یا پلاستیک انجام می شود که نور را به طور یکنواخت در سطح صفحه نمایش پخش می کند. این کمک می کند تا اطمینان حاصل شود که تصویر به طور یکنواخت روشن می شود. و هیچ ناحیه ای از صفحه نمایش خیلی روشن یا خیلی تاریک وجود ندارد.

یکی دیگر از وظایف مهم نور پس زمینه تلویزیون، صرفه جویی در انرژی و افزایش طول عمر قطعات تلویزیون است. این کار با استفاده از ویژگی‌های مدیریت انرژی، مانند کم‌نور کردن خودکار یا خاموش کردن نور پس‌زمینه در زمانی که تلویزیون در حال استفاده نیست، انجام می‌شود.

به طور کلی، وظیفه نور پس‌زمینه تلویزیون این است که روشنایی لازم را برای نمایان شدن تصویر بر روی صفحه نمایش فراهم کند، در حالی که از یکنواخت بودن و کم‌مصرف بودن نور اطمینان می‌دهد. بدون نور پس زمینه مناسب، تصویر روی صفحه تلویزیون تاریک یا به سختی دیده می شود.

وظیفه برد مین تلویزیون

یکی دیگر از قطعات مهم تلویزیون مین برد است. برد اصلی تلویزیون که به عنوان برد مین یا مادربرد نیز شناخته می شود، به عنوان واحد پردازش مرکزی یک تلویزیون عمل می کند. وظیفه اصلی آن مدیریت عملکرد اجزای مختلف تلویزیون از جمله صفحه نمایش، تیونر، سیستم صوتی و سایر اجزای الکترونیکی است.

برد اصلی تلویزیون وظیفه دریافت و پردازش سیگنال های منابع ورودی تلویزیون مانند جعبه کابل، گیرنده ماهواره یا آنتن را بر عهده دارد. سپس این سیگنال ها را به فرمتی تبدیل می کند که می تواند روی صفحه تلویزیون نمایش داده شود و از طریق بلندگوهای آن شنیده شود.

برد اصلی تلویزیون علاوه بر پردازش سیگنال، تنظیمات تلویزیون مانند روشنایی، کنتراست و تعادل رنگ را نیز کنترل می کند. همچنین ممکن است شامل ویژگی‌های داخلی مانند عملکرد تلویزیون هوشمند، اتصال Wi-Fi و قابلیت‌های پخش جریانی باشد.

یکی دیگر از وظایف مهم برد تلویزیون اصلی مدیریت منبع تغذیه تلویزیون است. برق را از منبع تغذیه دریافت می کند و در صورت نیاز به قطعات مختلف تلویزیون توزیع می کند. همچنین دارای ویژگی های مدیریت انرژی است که به صرفه جویی در انرژی و افزایش طول عمر اجزای تلویزیون کمک می کند.

به طور کلی، وظیفه برد اصلی تلویزیون این است که به عنوان واحد پردازش مرکزی یک تلویزیون، مدیریت عملکرد اجزای مختلف و پردازش سیگنال هایی که از منابع ورودی دریافت می شود، عمل کند. اهمیت آن در عملکرد تلویزیون را نمی توان اغراق کرد، زیرا بدون یک برد اصلی که به درستی کار می کند، تلویزیون به هیچ وجه نمی تواند کار کند.

مین برد تلویزیون javid electronic

وظیفه اینورتور تلویزیون

اینورتور از دیگر قطعات تلویزیون به حساب می آید. وظیفه اینورتر تلویزیون تامین نیروی الکتریکی لازم برای کار با نور پس زمینه صفحه تلویزیون است.

بکلایت مجموعه ای از لامپ های فلورسنت یا LED است که در پشت صفحه نمایش تلویزیون قرار می گیرند و روشنایی لازم را برای نمایش تصویر بر روی صفحه فراهم می کنند.

اینورتر وظیفه تبدیل ولتاژ DC از منبع تغذیه تلویزیون به ولتاژ AC مورد نیاز برای تغذیه نور پس زمینه را بر عهده دارد. این کار از طریق استفاده از نوسانگرهای فرکانس بالا انجام می شود، که جریان ضربانی ایجاد می کند که سپس از طریق ترانسفورماتور تغذیه می شود تا سطح ولتاژ را افزایش دهد. سپس ولتاژ AC حاصل به نور پس زمینه عرضه می شود.

یکی از عملکردهای کلیدی اینورتر تلویزیون تنظیم روشنایی نور پس زمینه است. با استفاده از تکنیک‌های مدولاسیون عرض پالس (PWM) انجام می‌شود، که مقدار زمانی را که ولتاژ به نور پس‌زمینه تامین می‌شود، تنظیم می‌کند. با افزایش یا کاهش عرض پالس می توان روشنایی نور پس زمینه را تنظیم کرد.

یکی دیگر از وظایف مهم اینورتر تلویزیون محافظت از نور پس زمینه در برابر آسیب است. این امر از طریق استفاده از مدارهای حفاظتی مانند حفاظت در برابر ولتاژ، حفاظت در برابر جریان بیش از حد و حفاظت حرارتی انجام می شود. این مدارها کمک می کنند تا اطمینان حاصل شود که نور پس زمینه در اثر نوسانات برق یا سایر اختلالات الکتریکی آسیب نمی بیند.

وظیفه اینورتر تلویزیون این است که نیروی الکتریکی لازم را برای عملکرد نور پس‌زمینه صفحه تلویزیون فراهم کند و در عین حال روشنایی آن را تنظیم کرده و از آسیب محافظت کند. بدون اینورتر که به درستی کار می کند، نور پس زمینه نمی تواند کار کند و صفحه نمایش تلویزیون تاریک یا به سختی دیده می شود.

وظیفه برد t-con تلویزیون

از قطعات تلویزیون می توان به برد تیکان یا برد کنترل اشاره کرد. وظیفه اصلی برد T-con در تلویزیون کنترل زمان بندی و همگام سازی سیگنال های ویدئویی ورودی از برد اصلی و توزیع آنها به پیکسل های جداگانه روی صفحه است. این کمک می کند تا اطمینان حاصل شود که تصاویر به درستی و روان، با رنگ های دقیق و جزئیات واضح نمایش داده می شوند.

برد T-con این وظیفه را با پردازش سیگنال های ویدئویی و تبدیل آنها به فرمت صحیح برای صفحه نمایش خاص انجام می دهد. زمان‌بندی و نرخ تازه‌سازی سیگنال‌های دریافتی را با نرخ اسکن صفحه نمایش همگام می‌کند، که معمولاً تعداد پیکسل‌های ثابتی دارد که در ردیف‌ها و ستون‌ها مرتب شده‌اند.

برد T-con همچنین سایر عملکردهای حیاتی را مدیریت می کند، مانند:

مقیاس‌پذیری: برد T-con می‌تواند سیگنال‌های ویدئویی دریافتی را برای مطابقت با وضوح صفحه نمایش افزایش یا کاهش دهد. نمایش محتوایی که وضوح متفاوتی نسبت به وضوح اصلی تلویزیون دارد مفید است.

درون یابی حرکتی: برد T-con می تواند فریم های اضافی را به سیگنال های ویدئویی دریافتی اضافه کند تا حرکت نرم تری ایجاد کند و تاری حرکت را کاهش دهد. این به ویژه هنگام تماشای محتوای سریع مانند فیلم های ورزشی یا اکشن مفید است.

تصحیح رنگ: برد T-con می تواند دمای رنگ و تعادل تصاویر را تنظیم کند تا اطمینان حاصل شود که آنها به طور دقیق و ثابت در سراسر صفحه نمایش داده می شوند.

برد T-con نقش مهمی در اطمینان از تولید تصاویر با کیفیت بالا با رنگ های دقیق، حرکت صاف و جزئیات واضح ایفا می کند.

طراحی و محل خاص برد T-con ممکن است بسته به نوع و مدل تلویزیون متفاوت باشد. برخی از مدل‌های جدید تلویزیون ممکن است برد T-con جداگانه نداشته باشند، زیرا این عملکرد ممکن است در خود برد اصلی یا پنل نمایشگر ادغام شود.
